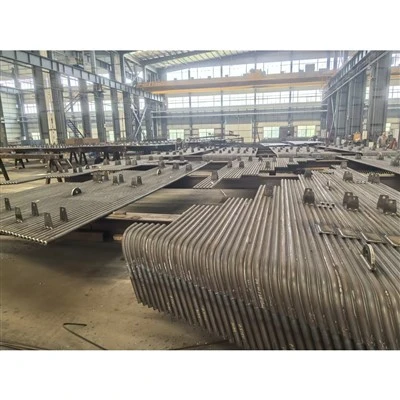

Cauruļu komplekta siltummaiņa gaisa priekšsildītājs

1: cauruļu komplekta siltummaiņa gaisa priekšsildītājs



1. Produkta definīcija


Rūpnieciskais gaisa priekšsildītājs ir būtiska CFB katlos integrēta{0}}virsmas sildvirsmas ierīce. Tas ir novietots aiz ekonomaizera, un tas reģenerē izplūdes gāzu siltumu, lai uzsildītu primārās un sekundārās sadegšanas gaisu, tādējādi palielinot kopējo siltuma efektivitāti un samazinot degvielas patēriņu.



2. Produkta ražošanas process


1): izejmateriālu sagatavošana: augstas kvalitātes oglekļa tērauda plāksnes un korozijizturīgas sakausējuma caurules tiek pārbaudītas un precīzi{3}}grieztas, izmantojot automatizētu CNC lāzeriekārtu.

2. Cauruļu un plākšņu formēšana: caurules tiek auksti vilktas-un saliektas līdz precīzam rādiusam, savukārt korpusa paneļi tiek caurumoti un veidoti modulārai montāžai.

3): Metināšana un montāža: ar robotu metināšanu cauruļu saišķi tiek piestiprināti pie gala plāksnēm, nodrošinot noplūžu{1}}necaurlaidīgu konstrukcijas integritāti termiskā stresa apstākļos.

4): Testēšana un pārklāšana: vienībām tiek veikta hidrostatiskā spiediena pārbaude un pretkorozijas smilšu strūkla, kam seko rūpnieciskais pārklājums augstā- temperatūrā pirms eksportēšanas.



3. Produktu lietojumprogrammas


1): CFB katla integrācija: novietota aizplūdes dūmvada kanālā, lai uztvertu atlikušo siltumu no izplūdes gāzēm pirms ievadīšanas maisa filtrā.

2): Termiskās spēkstacijas: paaugstina degšanas gaisa temperatūru, lai stabilizētu aizdedzi un uzlabotu sadegšanas efektivitāti komunālajos katlos.

3): rūpnieciskā tvaika ražošana: tiek izmantota smagās ražošanas un ko{1}}ģenerācijas stacijās, kurās izmanto ogles, biomasu vai vairāku kurināmo sadedzināšanu.



4. Produkta priekšrocības


1): Augsta termiskā efektivitāte: maksimāli palielina siltuma atgūšanu no izplūdes gāzēm, ievērojami samazinot iekārtas darbības un degvielas izmaksas.

2): izturīgs noplūdes{1}}konstrukcija: precīza robotizēta metināšana un stingra hidrostatiskā pārbaude garantē nulles noplūdi starp gāzes un gaisa plūsmām.

3): Izturība pret koroziju: augstākās kvalitātes sakausējumu materiāli un aizsargpārklājumi iztur agresīvu sēru un zemas -temperatūras skābes rasas punkta koroziju.

4): Optimizēta plūsmas dinamika: racionalizēts cauruļu izvietojums samazina spiediena kritumu, vienlaikus saglabājot augstus siltuma pārneses koeficientus.

5. Nevainojama modernizēšana: moduļu izmēri atbilst standarta CFB katlu izkārtojumiem, lai nodrošinātu ātru uzstādīšanu uz vietas un minimālu dīkstāves laiku.







2: parametri



1. Tehniskās specifikācijas un produkta īpašības



Atribūtu kategorija	Tehniskās specifikācijas detaļas
Produkta nosaukums	CFB katla gaisa priekšsildītājs (cauruļveida/plākšņu tips)
Iekārtas funkcija	Dūmgāzu siltuma rekuperācija un sadegšanas gaisa priekšsildīšana
Galvenās sastāvdaļas	Cauruļu saišķi, cauruļu loksnes, apvalki, izplešanās savienojumi
Pielāgošana	Izgatavots-pēc-pasūtījuma, pamatojoties uz katla jaudu un zīmēšanas specifikācijām
Atbilstības standarti	ASME, ISO9001, GB/T, CE sertificēts





2. Galvenie parametri:



Dūmgāzu ieplūdes temp	300 grādi - 450 grādi
Gaisa ieplūdes temp	20 grādi - 60 grādi
Dizaina spiediens	Līdz 2,5 MPa (pozitīvā/negatīvā spiediena opcijas)
Siltuma pārneses ātrums	88% – 94% termiskā efektivitāte
Caurules materiāls	Corten Steel, 20#, ND tērauds, nerūsējošais tērauds











3: Mūsu rūpnīcas priekšrocības



1. Uzlabotā termiskā konstrukcija un optimizācijas inženierija nodrošina, ka mūsu gaisa priekšsildītāji nodrošina maksimālu siltuma atgūšanu un izcilu siltuma efektivitāti rūpnieciskajiem katliem.


2. Pretkorozijas-izturīgi materiāli un stingras metināšanas pārbaudes efektīvi novērš skābes rasas punkta koroziju un garantē ilglaicīgu -darba uzticamību.


3. Precīzi-konstruētas moduļu struktūras un stingras ražošanas pielaides atvieglo ātru-modernizāciju uz vietas, netraucētu kanālu integrāciju un samazina dīkstāves laiku.


4. Visaptveroša daudzpakāpju kvalitātes kontrole, tostarp stingra hidrostatiskā pārbaude un nesagraujošā pārbaude, nodrošina 100% noplūdes-drošu veiktspēju ārkārtēja spiediena apstākļos.


5. Pilnībā pielāgojami inženiertehniskie risinājumi, kas pielāgoti precīzām klienta rasējuma specifikācijām un dažādiem degvielas veidiem, palielina ieguldījumu atdevi.





4: FAQ



Q1: Kā gaisa priekšsildītājs integrējas diagrammā parādītajā CFB katla sistēmā?

A: Tas atrodas aizmugurējā ejā lejpus ekonomaizera un augšpus maisa putekļu savācēja, atgūstot siltumu no izplūdes gāzēm, lai uzsildītu ienākošo sadegšanas gaisu.


2. jautājums. Kādi materiāli šajā sadaļā ir atlasīti, lai novērstu zemas temperatūras{1}}koroziju?

A. Mēs parasti izmantojam pret koroziju izturīgus -materiālus, piemēram, Corten tēraudu (pret laikapstākļiem izturīgu tēraudu) vai ND tēraudu, lai izturētu sērskābes kondensāciju priekšsildītāja aukstajā galā.


Q3: Vai varat izgatavot rezerves priekšsildītāju komplektus, pamatojoties uz mūsu esošajiem rūpnīcas rasējumiem?

A: Jā. Mēs specializējamies ražošanā pēc pasūtījuma, kas atbilst precīziem izmēru un veiktspējas parametriem no klienta inženiertehniskajiem rasējumiem vai fiziskām veidnēm.


Q4: Kāds ir standarta ražošanas laiks gaisa priekšsildītāja iekārtai?

A: Standarta ražošana ilgst aptuveni 5 līdz 9 nedēļas atkarībā no izejmateriālu pieejamības, cauruļu specifikācijām un pasūtījuma apjoma.


Q5: Kāda kvalitātes pārbaude tiek veikta pirms piegādes?

A: Visām vienībām tiek veikta stingra kvalitātes kontrole, tostarp izmēru pārbaudes, izejmateriālu spektrometrija, 100% metināšanas šuvju pārbaude (NDE) un hidrostatiskā spiediena pārbaude pirms nosūtīšanas.
